Termotanque central vertical - horizontal EFRAM®
500 a 10.000 litros


Características generales

La más alta tecnología al servicio del hombre, en un equipo con diseño exclusivo que combina seguridad, eficiencia y economía.

Usos y aplicaciones

Combustibles de funcionamiento

Características técnicas

Dimensiones
Sus diámetros y alturas son adaptables al lugar de instalación, siempre construidos bajo los mismos principios de funcionamiento para cumplir con las normas de ENARGAS y C.A.B.A.

Potencia de recuperación
100% con Atº 20 ºC
Otros: consultar.

Quemadores para

Eléctricos
Otra alternativa con características similares para tensiones de 3 x 380V, desde 300 a 4.000 litros.



Presentación


volver

Esimet



Termotanque central horizontal EFRAM®

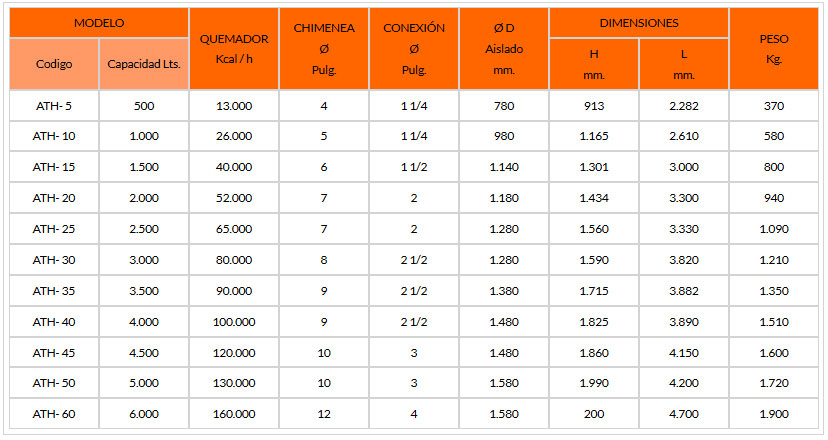

Termotanque horizontal

Medidas


MODELO QUEMADOR
Kcal / h
CHIMENEA
Ø
Pulg.
CONEXIÓN
Ø
Pulg.
Ø D
Aislado
mm.
DIMENSIONES PESO
Kg.
Codigo Capacidad Lts. H
mm.
L
mm.
ATH- 5 500 13.000 4 1 1/4 780 913 2.282 370
ATH- 10 1.000 26.000 5 1 1/4 980 1.165 2.610 580
ATH- 15 1.500 40.000 6 1 1/2 1.140 1.301 3.000 800
ATH- 20 2.000 52.000 7 2 1.180 1.434 3.300 940
ATH- 25 2.500 65.000 7 2 1.280 1.560 3.330 1.090
ATH- 30 3.000 80.000 8 2 1/2 1.280 1.590 3.820 1.210
ATH- 35 3.500 90.000 9 2 1/2 1.380 1.715 3.882 1.350
ATH- 40 4.000 100.000 9 2 1/2 1.480 1.825 3.890 1.510
ATH- 45 4.500 120.000 10 3 1.480 1.860 4.150 1.600
ATH- 50 5.000 130.000 10 3 1.580 1.990 4.200 1.720
ATH- 60 6.000 160.000 12 4 1.580 200 4.700 1.900


Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.


volver

Esimet



Termotanque central vertical EFRAM®



Termotanque vertical



Medidas

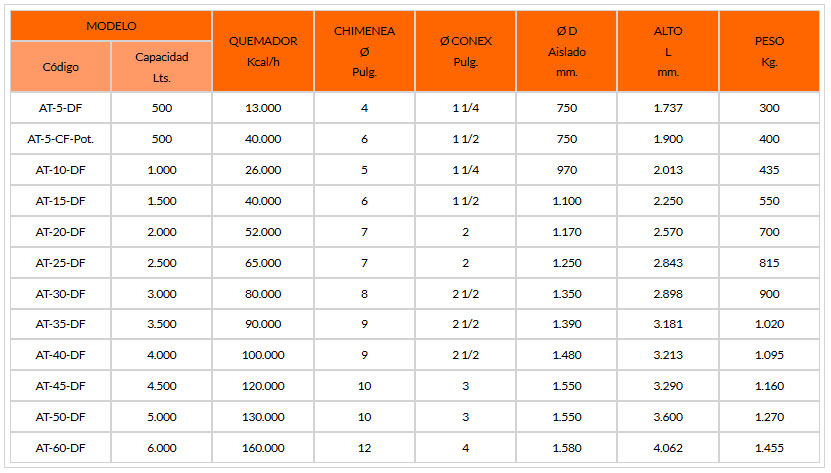

Termotanque vertical


MODELO QUEMADOR
Kcal/h
CHIMENEA
Ø
Pulg.
Ø CONEX
Pulg.
Ø D
Aislado
mm.
ALTO
L
mm.
PESO
Kg.
Código Capacidad
Lts.
AT-5-DF 500 13.000 4 1 1/4 750 1.737 300
AT-5-CF-Pot. 500 40.000 6 1 1/2 750 1.900 400
AT-10-DF 1.000 26.000 5 1 1/4 970 2.013 435
AT-15-DF 1.500 40.000 6 1 1/2 1.100 2.250 550
AT-20-DF 2.000 52.000 7 2 1.170 2.570 700
AT-25-DF 2.500 65.000 7 2 1.250 2.843 815
AT-30-DF 3.000 80.000 8 2 1/2 1.350 2.898 900
AT-35-DF 3.500 90.000 9 2 1/2 1.390 3.181 1.020
AT-40-DF 4.000 100.000 9 2 1/2 1.480 3.213 1.095
AT-45-DF 4.500 120.000 10 3 1.550 3.290 1.160
AT-50-DF 5.000 130.000 10 3 1.550 3.600 1.270
AT-60-DF 6.000 160.000 12 4 1.580 4.062 1.455

Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.



volver

Esimet



Termotanque eléctrico EFRAM®




Termotanque vertical electrico

Medidas

Termotanque vertical

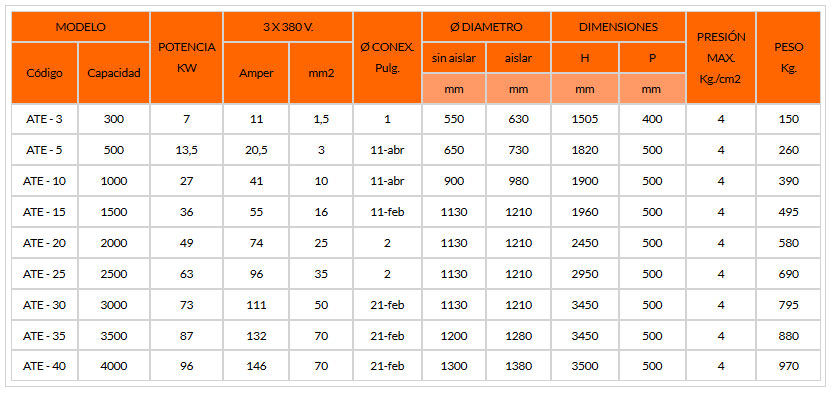

MODELO POTENCIA Kw 3 X 380 V. Ø CONEX. Pulg. Ø DIAMETRO DIMENSIONES PRESIÓN MAX.
Kg./cm2
PESO
Kg.
Código Capacidad Amper mm2 sin aislar aislado H P
mm. mm. mm. mm.
ATE - 3 300 7 11 1,5 1 550 630 1505 400 4 150
ATE - 5 500 13,5 20,5 3 11/4 650 730 1820 500 4 260
ATE - 10 1000 27 41 10 11/4 900 980 1900 500 4 390
ATE - 15 1500 36 55 16 11/2 1130 1210 1960 500 4 495
ATE - 20 2000 49 74 25 2 1130 1210 2450 500 4 580
ATE - 25 2500 63 96 35 2 1130 1210 2950 500 4 690
ATE - 30 3000 73 111 50 21/2 1130 1210 3450 500 4 795
ATE - 35 3500 87 132 70 21/2 1200 1280 3450 500 4 880
ATE - 40 4000 96 146 70 21/2 1300 1380 3500 500 4 970

Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.



volver

Esimet

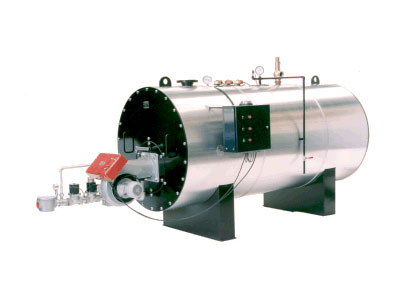

Caldera de combustión presurizada EFRAM®

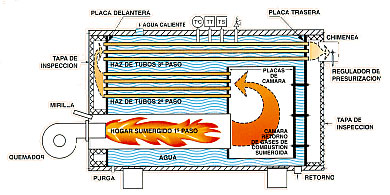

Caldera de combustion presurizada


Usos y aplicaciones

Generación directa de agua caliente o fluidos calefaccionantes para calefacción o procesos industriales.

Características técnicas


Caldera

Características constructivas



Quemadores para

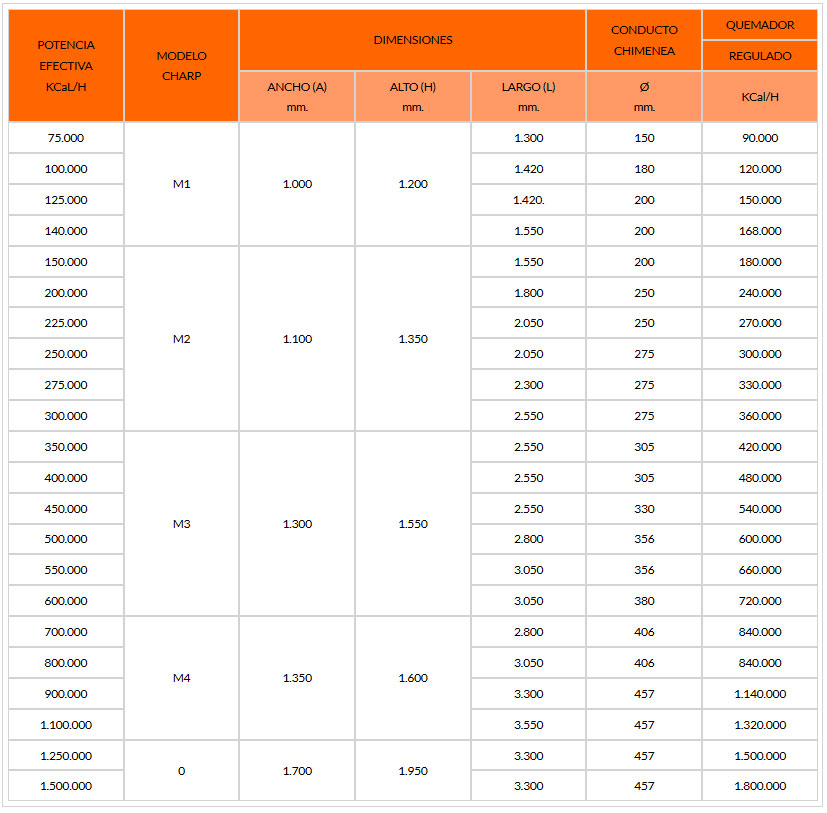

Medidas


POTENCIA EFECTIVA
KCaL/H

MODELO

CHARP

DIMENSIONES CONDUCTO CHIMENEA
QUEMADOR
REGULADO
ANCHO (A)
mm.
ALTO (H)
mm.
LARGO (L)
mm.
Ø
mm.
KCal/H
75.000 M1 1.000 1.200 1.300 150 90.000
100.000 1.420 180 120.000
125.000 1.420. 200 150.000
140.000 1.550 200 168.000
150.000 M2 1.100 1.350 1.550 200 180.000
200.000 1.800 250 240.000
225.000 2.050 250 270.000
250.000 2.050 275 300.000
275.000 2.300 275 330.000
300.000 2.550 275 360.000
350.000 M3 1.300 1.550 2.550 305 420.000
400.000 2.550 305 480.000
450.000 2.550 330 540.000
500.000 2.800 356 600.000
550.000 3.050 356 660.000
600.000 3.050 380 720.000
700.000 M4 1.350 1.600 2.800 406 840.000
800.000 3.050 406 840.000
900.000 3.300 457 1.140.000
1.100.000 3.550 457 1.320.000
1.250.000 0 1.700 1.950 3.300 457 1.500.000
1.500.000 3.300 457 1.800.000

Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.


Presentación
Se entregan totalmente armadas, aisladas, con quemador, controles y tablero de comando probados y listos para funcionar (tipo “paquete”).

En caso de ser necesario, por el lugar y acceso disponible, se arman en obra.


volver

Esimet

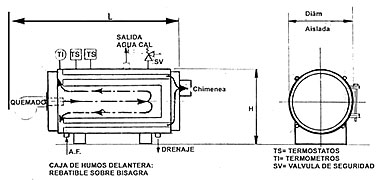

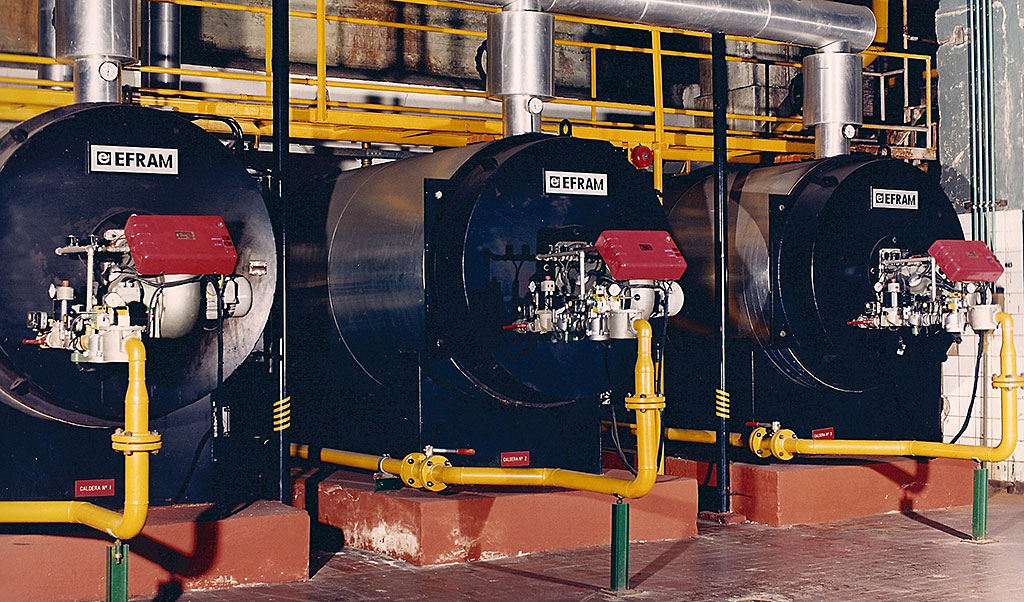

Caldera humotubular con hogar presurizado EFRAM® modelo CHAPI



Caldera humotubular con hogar presurizado modelo CHAPI

Usos y aplicaciones

Generación directa de agua caliente, o fluidos calefaccionantes para calefacción o procesos industriales.


Características técnicas


Esimet

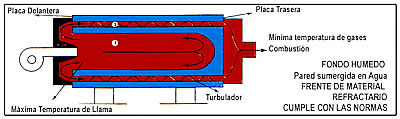

Caldera de hogar presurizado con retorno de llama.
Fondo húmedo dos pasos de transferencia termica.


Quemadores para

Características constructivas

Presentación

Se entregan totalmente armadas, aisladas, con quemador, controles y tablero de comando probados y listos para funcionar (tipo “paquete”). En caso de ser necesario por el lugar y acceso disponible, se arman en obra.


Medidas

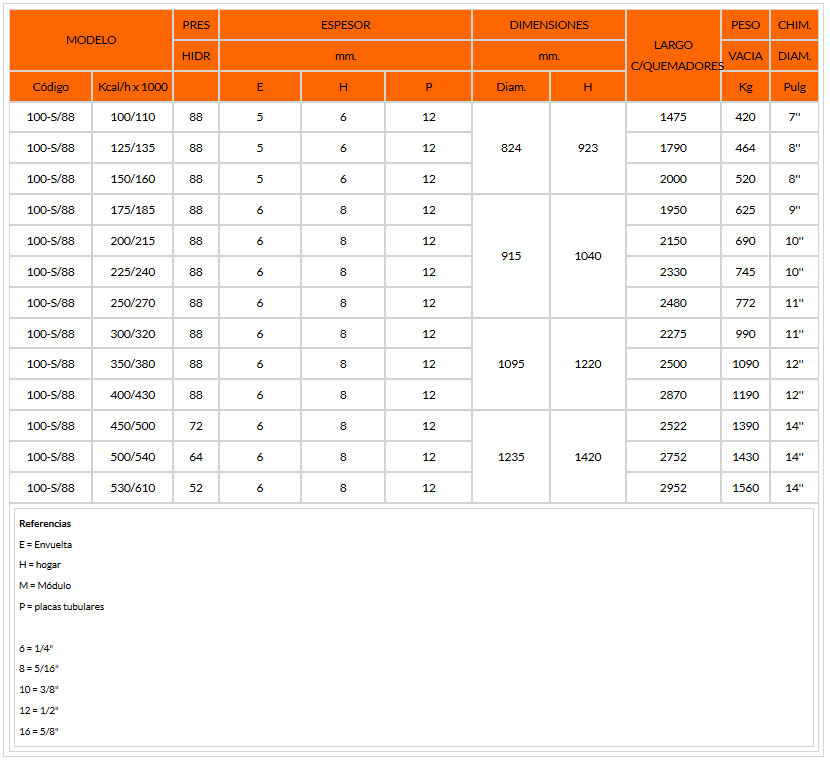

Esimet

MODELO Presión
hidráulica
ESPESOR
mm.
DIMENSIONES
mm.
LARGO C/QUEMADORES PESO CHIM.
VACIA DIAM.
Código Kcal/h x 1000 E H P Ø H Kg. Pulg.
100-S/88 100/110 88 5 6 12 824 923 1475 420 7''
100-S/88 125/135 88 5 6 12 1790 464 8''
100-S/88 150/160 88 5 6 12 2000 520 8''
100-S/88 175/185 88 6 8 12 915 1040 1950 625 9''
100-S/88 200/215 88 6 8 12 2150 690 10''
100-S/88 225/240 88 6 8 12 2330 745 10''
100-S/88 250/270 88 6 8 12 2480 772 11''
100-S/88 300/320 88 6 8 12 1095 1220 2275 990 11''
100-S/88 350/380 88 6 8 12 2500 1090 12''
100-S/88 400/430 88 6 8 12 2870 1190 12''
100-S/88 450/500 72 6 8 12 1235 1420 2522 1390 14''
100-S/88 500/540 64 6 8 12 2752 1430 14''
100-S/88 530/610 52 6 8 12 2952 1560 14''
Referencias
E = Envuelta
H = hogar
M = Módulo
P = placas tubulares

6 = 1/4"
8 = 5/16"
10 = 3/8"
12 = 1/2"
16 = 5/8"

Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.



volver

Esimet




Caldera humotubular con hogar presurizado EFRAM®



Características generales

Usos y aplicaciones

Generación directa de vapor de agua a baja o alta presión para calefacción o procesos industriales.

Características técnicas

Quemadores para


Características constructivas

Presentación

Se entregan totalmente armadas y aisladas con quemador, controles y tablero de comando probados y listos para funcionar (tipo paquete) o en caso de ser necesario por el lugar y acceso disponible, se arman en obra.

volver

Esimet




Caldera humotubular con hogar presurizado EFRAM® modelo CHVPI

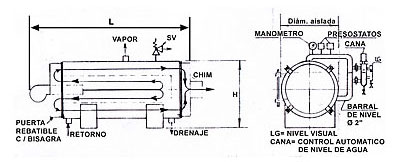

Caldera humotubular con hogar presurizado modelo CHVPI

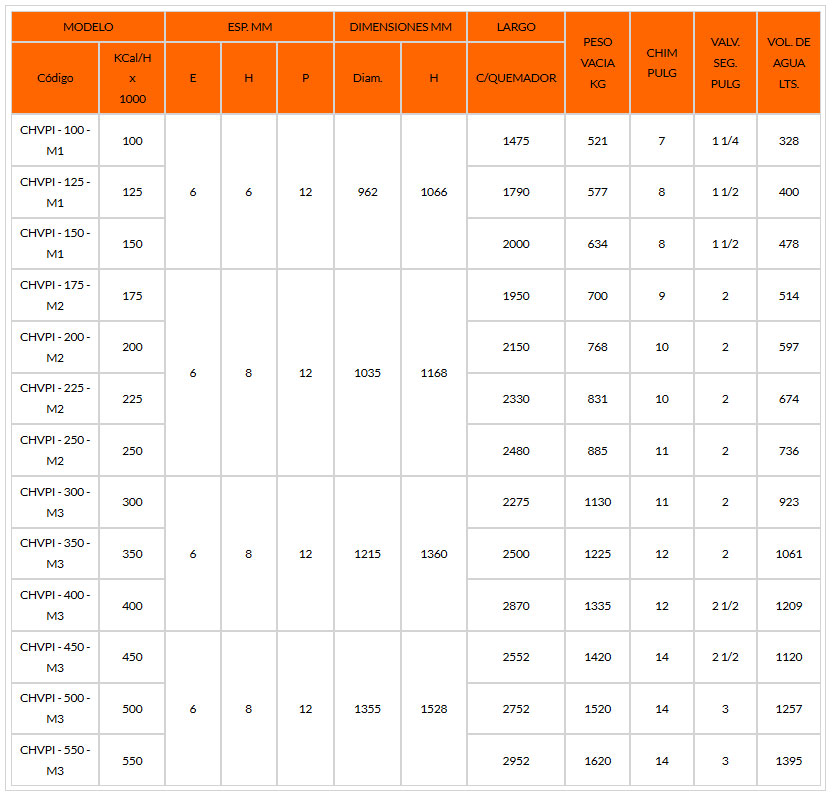

Medidas


MODELO ESPESOR
mm
DIMENSIONES
mm
PESO VACIA
kg
CHIM pulg. VALV. SEG. pulg. Volmen de
agua
lts.
Código

KCal/H
x

1000

E H P Ø H LARGO
C/QUEMADOR
CHVPI - 100 - M1 100 6 6 12 962 1066 1475 521 7 1 1/4 328
CHVPI - 125 - M1 125 1790 577 8 1 1/2 400
CHVPI - 150 - M1 150 2000 634 8 1 1/2 478
CHVPI - 175 - M2 175 6 8 12 1035 1168 1950 700 9 2 514
CHVPI - 200 - M2 200 2150 768 10 2 597
CHVPI - 225 - M2 225 2330 831 10 2 674
CHVPI - 250 - M2 250 2480 885 11 2 736
CHVPI - 300 - M3 300 6 8 12 1215 1360 2275 1130 11 2 923
CHVPI - 350 - M3 350 2500 1225 12 2 1061
CHVPI - 400 - M3 400 2870 1335 12 2 1/2 1209
CHVPI - 450 - M3 450 6 8 12 1355 1528 2552 1420 14 2 1/2 1120
CHVPI - 500 - M3 500 2752 1520 14 3 1257
CHVPI - 550 - M3 550 2952 1620 14 3 1395

Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.



volver

Esimet



Generador de aire caliente EFRAM®

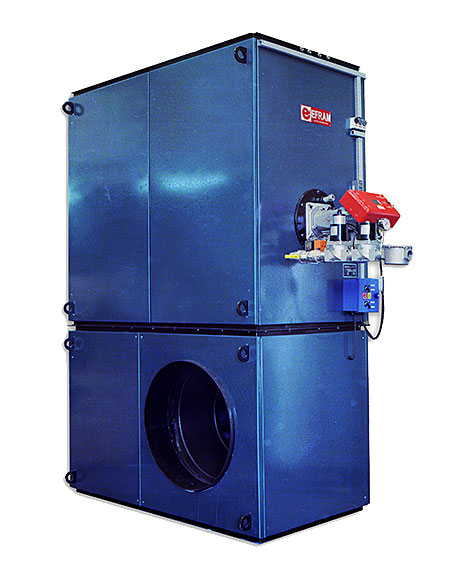

Generador de aire caliente

Características generales

Usos y aplicaciones

Generación de aire caliente o calentamiento de atmóferas para calefacción, secadores, hornos, procesos industriales, etc.

Características técnicas

Cámaras de combustión y pasajes de gases de diseño exclusivo de Esimet ® patente Nº 216.203) de forma aerodinámica que permite un contacto total entre superficies de calefacción y el aire o atmósfera a calentar, asegurando una eficiente transferencia de calor sin recalentamiento de ninguna zona de las superficies de intercambio.

Alto rendimiento térmico garantizado por la amplia cámara de combustión que posibilita una combustión completa dentro de la misma, eliminándose los gases de combustión al exterior a través del tercer paso, todas las superficies de transferencia se encuentran ampliadas con aletas de disipación.

La baja resistencia a la circulación del aire o atmófera a calentar a través del equipo permite obtener grandes caudales con adecuada potencia absorbida en los ventiladores.

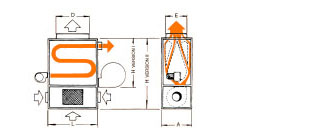

Generador de aire caliente

Características constructivas

Cámara de combustión y pasaje de gases construidas con chapa de primera calidad totalmente soldada, bastidores de hierro ángulo, aislación con lana de vidrio y paneles exteriores de chapa doble decapada, doblada y pintada, ventiladores especiales de baja velocidad con transmisión y motor eléctrico.



Medidas

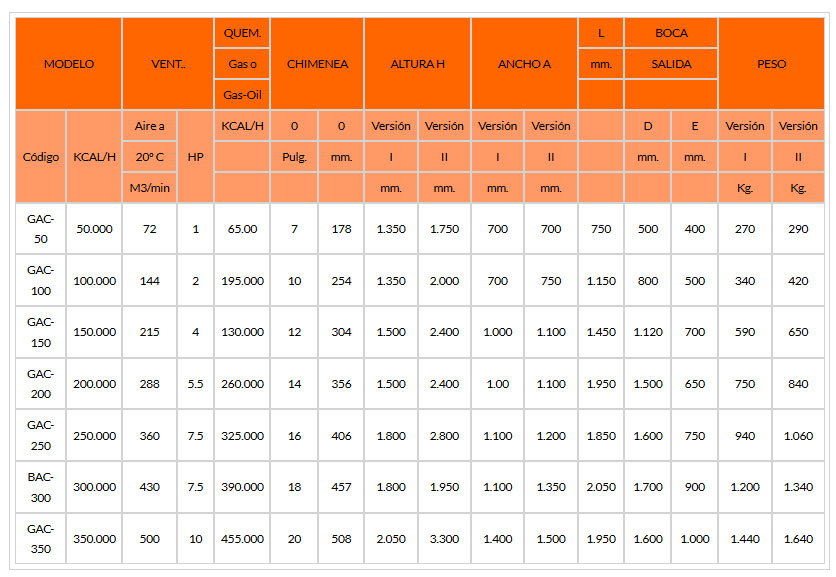

MODELO VENT.. QUEM. CHIMENEA ALTURA H ANCHO A L BOCA PESO
Gas o mm. SALIDA
Gas-Oil
Código KCAL/H Aire a HP KCAL/H 0 0 Versión Versión Versión Versión   D E Versión Versión
20º C   Pulg. mm. I II I II   mm. mm. I II
M3/min       mm. mm. mm. mm.       Kg. Kg.
GAC- 50 50.000 72 1 65.00 7 178 1.350 1.750 700 700 750 500 400 270 290
GAC- 100 100.000 144 2 195.000 10 254 1.350 2.000 700 750 1.150 800 500 340 420
GAC- 150 150.000 215 4 130.000 12 304 1.500 2.400 1.000 1.100 1.450 1.120 700 590 650
GAC- 200 200.000 288 5.5 260.000 14 356 1.500 2.400 1.00 1.100 1.950 1.500 650 750 840
GAC- 250 250.000 360 7.5 325.000 16 406 1.800 2.800 1.100 1.200 1.850 1.600 750 940 1.060
BAC- 300 300.000 430 7.5 390.000 18 457 1.800 1.950 1.100 1.350 2.050 1.700 900 1.200 1.340
GAC- 350 350.000 500 10 455.000 20 508 2.050 3.300 1.400 1.500 1.950 1.600 1.000 1.440 1.640

Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.



Presentación

Los generadores se entregan totalmente armados y probados listos para funcionar (tipo paquete) o en caso de ser necesario por el lugar y acceso disponible se arman en obra.

volver

Esimet

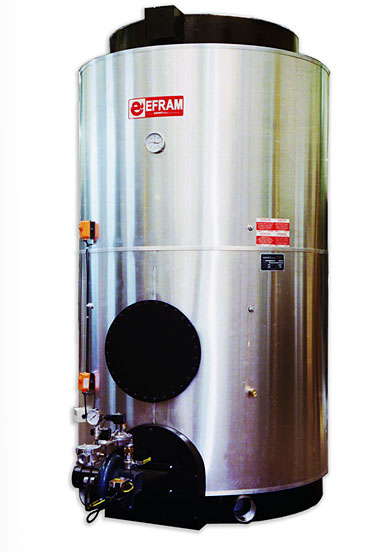

Generador de agua caliente para grandes consumos EFRAM®




Generador de agua caliente para grandes consumos


Características técnicas

Usos y aplicaciones

Generación directa de agua caliente.

Características técnicas

Los gases quemados se colectan en una caja de humos fácilmente desmontable para acceder a una eventual inspección, reparación o limpieza.

La equilibrada superficie de evacuación de gases de combustión a través de los tubos, no hace necesaria la instalación de chimeneas para producir tiraje, utilizándose la misma solamente para la evacuación al exterior de los gases quemados.

La amplia superficie de calefacción combinada entre hogar y tubos para el intercambio térmico posibilita un alto rendimiento, bajo consumo de combustible y larga vida útil.

A pedido, se entregan con salidas de gases vertical u horizontal, según la necesidad.

Características constructivas

Presentación

Se entregan totalmente armados, aislados, con quemador a gas o gas-oil y controles, probados, listos para funcionar (tipo "paquetes") o, en caso de ser necesario por el lugar y acceso disponible, se arman y aislan en obra.


La aislación térmica se efectúa con lana de vidrio y camisa exterior de la capa lisa de aluminio.

Según necesidad, pueden usarse otros tipos de aislación o bien entregarse sin aislar a pedido del instalador.

Medidas

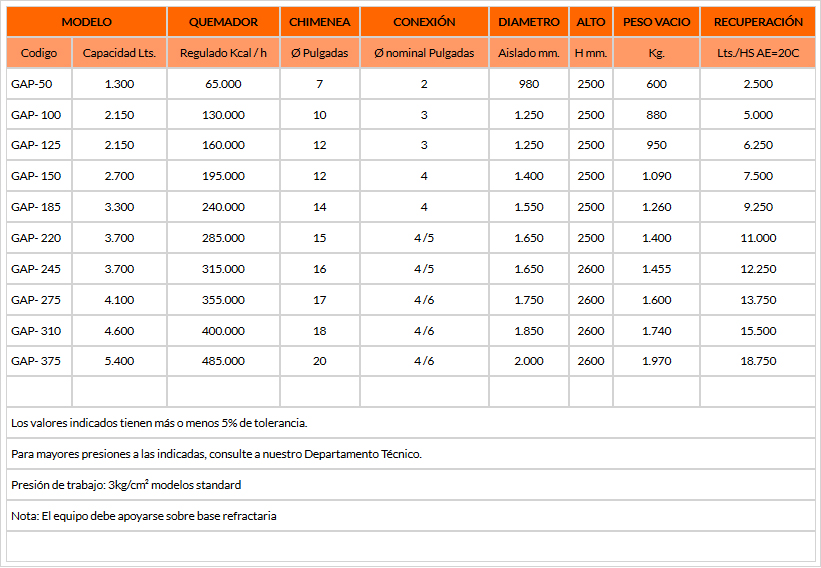

MODELO QUEMADOR CHIMENEA CONEXIÓN DIAMETRO ALTO PESO VACIO RECUPERACIÓN
Codigo Capacidad Lts. Regulado Kcal / h Ø Pulgadas Ø nominal Pulgadas Aislado mm. H mm. Kg. Lts./HS AE=20C
GAP-50 1.300 65.000 7 2 980 2500 600 2.500
GAP- 100 2.150 130.000 10 3 1.250 2500 880 5.000
GAP- 125 2.150 160.000 12 3 1.250 2500 950 6.250
GAP- 150 2.700 195.000 12 4 1.400 2500 1.090 7.500
GAP- 185 3.300 240.000 14 4 1.550 2500 1.260 9.250
GAP- 220 3.700 285.000 15 4 /5 1.650 2500 1.400 11.000
GAP- 245 3.700 315.000 16 4 /5 1.650 2600 1.455 12.250
GAP- 275 4.100 355.000 17 4 /6 1.750 2600 1.600 13.750
GAP- 310 4.600 400.000 18 4 /6 1.850 2600 1.740 15.500
GAP- 375 5.400 485.000 20 4 /6 2.000 2600 1.970 18.750
Los valores indicados tienen más o menos 5% de tolerancia.
Para mayores presiones a las indicadas, consulte a nuestro Departamento Técnico.
Presión de trabajo: 3kg/cm² modelos standard
Nota: El equipo debe apoyarse sobre base refractaria


Medidas

Para conocer las medidas del equipo, descargue la tabla haciendo click aquí.



volver

Esimet




Tanque hidroneumático EFRAM®



Tanque hidroneumatico Esimet


Usos y aplicaciones

Características generales

Características constructivas

volver
